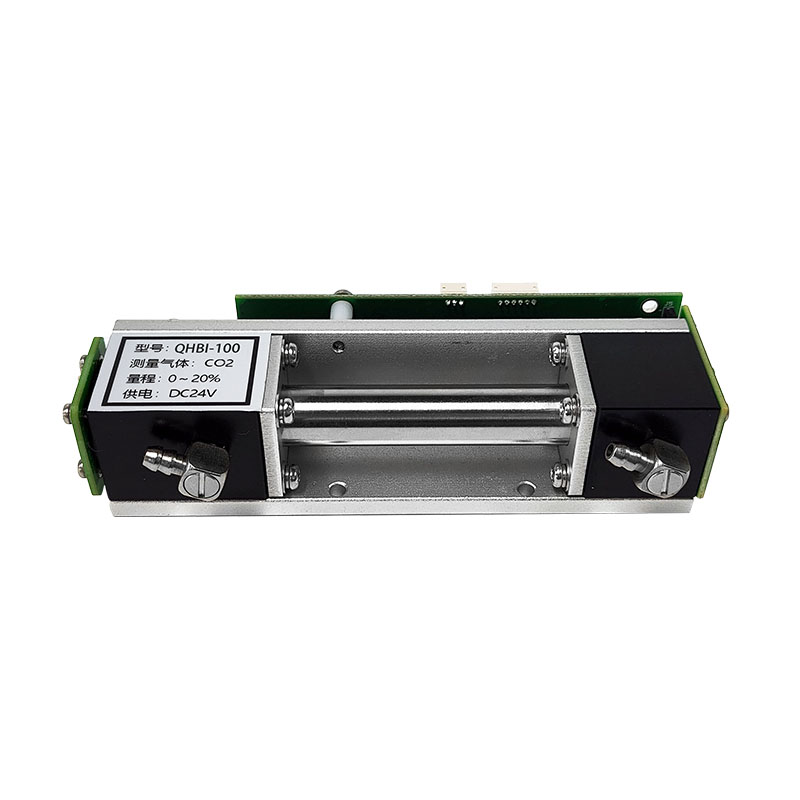

系統概述 System Overview
QHBI-1-CO2-100光學二氧化碳傳感器模組采用非色散紅外（NDIR）原理。通過內置算法優化，使得傳感器在高量程測量條件下依然能有較好的測量，量程可定制，能夠可靠地檢測ppm濃度級別的二氧化碳。適用場景廣泛。
系統優勢 System Advantage
體積小
結構緊固
可選配件豐富
標準MODBUS通信協議
快速響應
配套調試軟件
應用場景 Application scenario
QHBI 系列光學傳感器模組（NDIR），可廣泛應用于工業生產過程監測、尾氣排放監測、煙氣排放監測、大氣環境監測、密閉空間空氣質量監測等方面。
技術參數 Technical parameters
氣體檢測量程 |
| 100% | 50% | 20% | 10% | 5% | 1% | 5000ppm | 2000ppm | 200ppm | 50ppm |
CO2 | √ | √ | √* | √ | √ | √ | √ | √ |
|
|
典型設備參數 |
測量原理 | 非色散紅外（NDIR） |
測量范圍 | 0～20% |
氣體流量 | 0.5～1.5L/min |
尺寸 | 135*60*30mm（詳見附圖） |
重量 | 約230g | 工作溫度 | 0～50℃ |
管接頭 | 4/6mm管 | 不確定度 | ≤±0.3%FS |
紅外輻射源的使用壽命 | ＞20000h | 儲存溫度 | -20～60℃ |
預熱時間 | ＜5min | 工作壓力 | 80～120kPa |
響應時間（t90) | ≤2s | 環境濕度 | 0～95%相對濕度（非冷凝） |
重復性 | ≤±1%FS | 電源電壓 | 24VDC |
分辨率 | 0.01% | 峰值電流 | ＜0.2A |
輸出接口 | TTL(標配) RS232、RS485、4～20mA、0～5V（可選） |
供電 | DC24V，支持寬壓輸入9-36V |

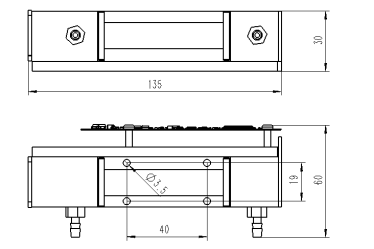

尺寸圖：
