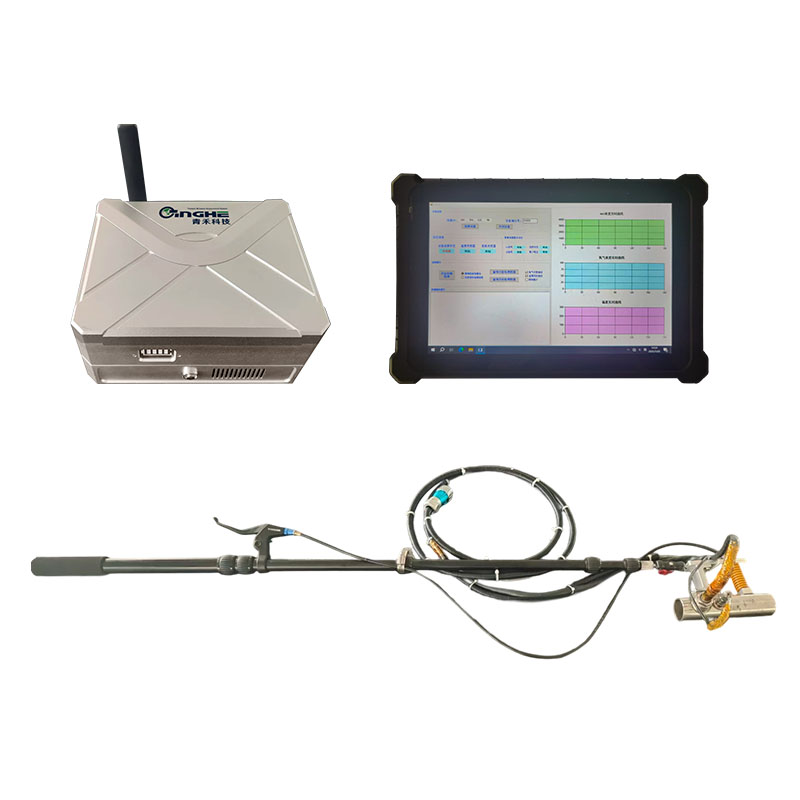

系統概述 System Overview
通過在排氣管尾端連接采樣裝置，采用無線點對點的傳輸方式與手持平板電腦進行通信，能夠快速準確的測量尾氣中氮氧化物、氧的排放濃度以及尾氣的溫度，同時以折線圖的方式實時顯示在平板APP上，實現車輛信息的自動識別錄入、檢測流程的引導操作、檢測記錄的保存和查詢、檢測報告的生成和打印等功能。
系統功能 System functions
主要檢測項目有O2、NOx等。
增加發動機尾氣溫度的監控，可作為可靠判定發動機工況和數據測量結果評價的依據。
支持怠速數據采集，并同步氮氧化物濃度、氧氣濃度和溫度的實時數據流量折線圖，方便在時間和不同維度中形成數據對比，更形象客觀的體現數據的真實性和時效性。
配備手持操作終端，搭載專用APP，支持多種工況的引導式檢測操作流程，支持檢測數據、狀態信息的實時顯示，折線圖自適應顯示以及參數配置等質控操作。
APP搭載AI識別算法，支持識別車輛車牌車身相關信息，支持識別行駛證、駕駛證信息等。
平板與設備之間采用點對點的無線連接方式，內部綁定IP，避免信號干擾和數據泄露。
APP支持數據采集、數據結果評定、折線圖生成、車輛的圖像抓拍錄像、行駛證拍攝、數據詳細記錄顯示、歷史數據查詢、車輛圖像的二次識別、數據保存。
設備同時配備便攜式打印機，通過APP可實時打印相關記錄和報告，包括小票打印和A4紙打印兩種方式，可實時打印相關記錄和檢測報告。
所有設備子系統，全部采用內部鋰電池供電，安全高效，不受現場條件場地限制、環境限制等，續航均不小于八小時。
設備操作便捷，標準操作模式不超過三分鐘，極限條件下操作人員可以攜帶平板進入駕駛室同步操作APP和車輛油門。
系統優勢 System Advantage
可采用原地自由加速法，測量發動機排放的尾氣中氮氧化物含量、氧氣濃度、溫度等。
直接測量發動機尾氣，不區分發動機燃料類型、無需冷卻和NOx轉化器可廣泛應用于在用車、非道路移動機械等尾氣排放檢測，具有較強的通用性。
利用AI圖像識別，支持拍攝車輛圖片、錄像行駛證等，自動識別相關信息，無需手動輸入。
APP支持數據采集、數據結果判定、折線圖生成、車輛圖像抓拍錄像、歷史數據查詢、數據打印等功能。
應用場景 Application scenario
技術參數 Technical parameters
測量項目 | 測量范圍 | 分辨率 | 最大允許誤差 |
O2 | 0～25% | 1% | ±1% |
NOx | 0～1500 ppm | 1ppm | 17ppm(0～150ppm)、 ±10%(151～1500ppm) |
尾氣溫度 | 0～1000℃ | 1℃ | ±2℃ |
設備參數 |
預熱時間 | ≤3min |
響應時間 | ≤1s |
相對濕度 | 0～95% |
環境溫度 | -20℃～60℃ |
